DES

DES 算法

数据加密标准（Data Encryption Standard）

• 对称分组加密算法
• 1998 年 12 月后，不再作为联邦加密标准（安全性不再有保障）；

我们先看一个与 DES 相关的加密算法结构：Feistel 网络，他是第一个描述 DES 加密算法的一个结构；

Feistel 密码结构

• 分组长度：（性能 or 安全性）推荐值：128 位
• 密钥长度：（性能 or 安全性）推荐值：128 位
• 迭代轮数：（性能 or 安全性）推荐值：16 轮
• 子密钥产生算法：越复杂越安全
• 轮函数：越复杂越安全
• 快速软件加/解密：速度很重要
• 简化分析难度：这里指的是简化算法描述的难度，易于分析才能分析其脆弱性，便于改良；

Feistel 网络是加密算法的一个框架，而 DES 是该框架的一个实现。

加密过程

DES 属于分组加密算法，处理的分组长度为 64 位，密钥长度为 56 位为了便于运算扩充为 64 为，扩充的 8 位可以用于校验或者随意设置。加密分为以下步骤：

1. 输入 64 位明文
2. 初始置换
3. 16 轮迭代
4. 交换左右 32 位
5. 初始逆置换
6. 输出 64 位密文

初始置换

给定一个 $8 \times 8$ 置换矩阵 $IP$ ，根据该矩阵置换 64 位的输入数据，这里只发生了数据位置的变化，数据未改变；

16 轮迭代

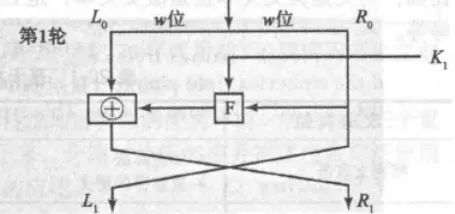

我们看单轮迭代如何运算。

图中的 $w$ 为 32。

单轮迭代算法细节：

1. 右 32 位与子密钥1 输入轮函数 $F$ 中；
2. 输出的结果与左 32 位进行异或运算；
3. 输出的结果作为下一轮的右 32 位输入；
4. 原右 32 位作为下一轮的左 32 位输入；

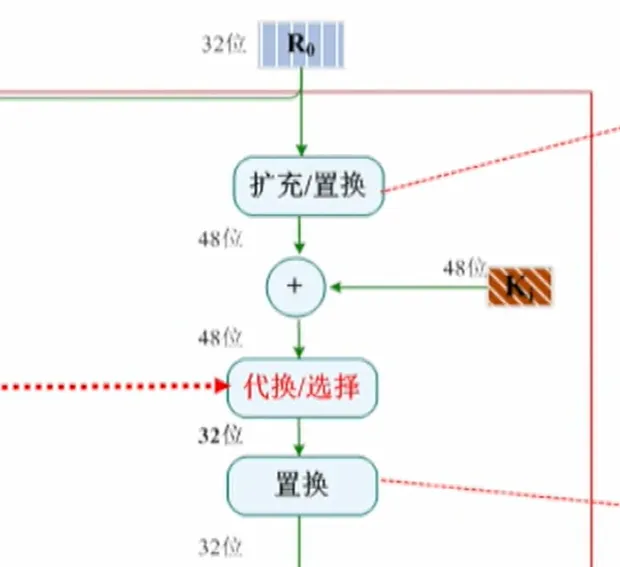

轮函数 $F$

32 位输入先被扩充为 48 位（因为子密钥长度为 48 位），再与子密钥异或，得到的结果再进行代换选择（8 个 S 盒），产生的 32 位结果再通过置换得到输出；

S 盒

S 盒是一个从 6 位选出 4 位的一个算法，单个 S 盒如下：

6 位输入的第一位和第六位决定选择的行，中间四位决定选择的列，行列决定了一个 0~16 的数字（4 位长），该数字位输出。

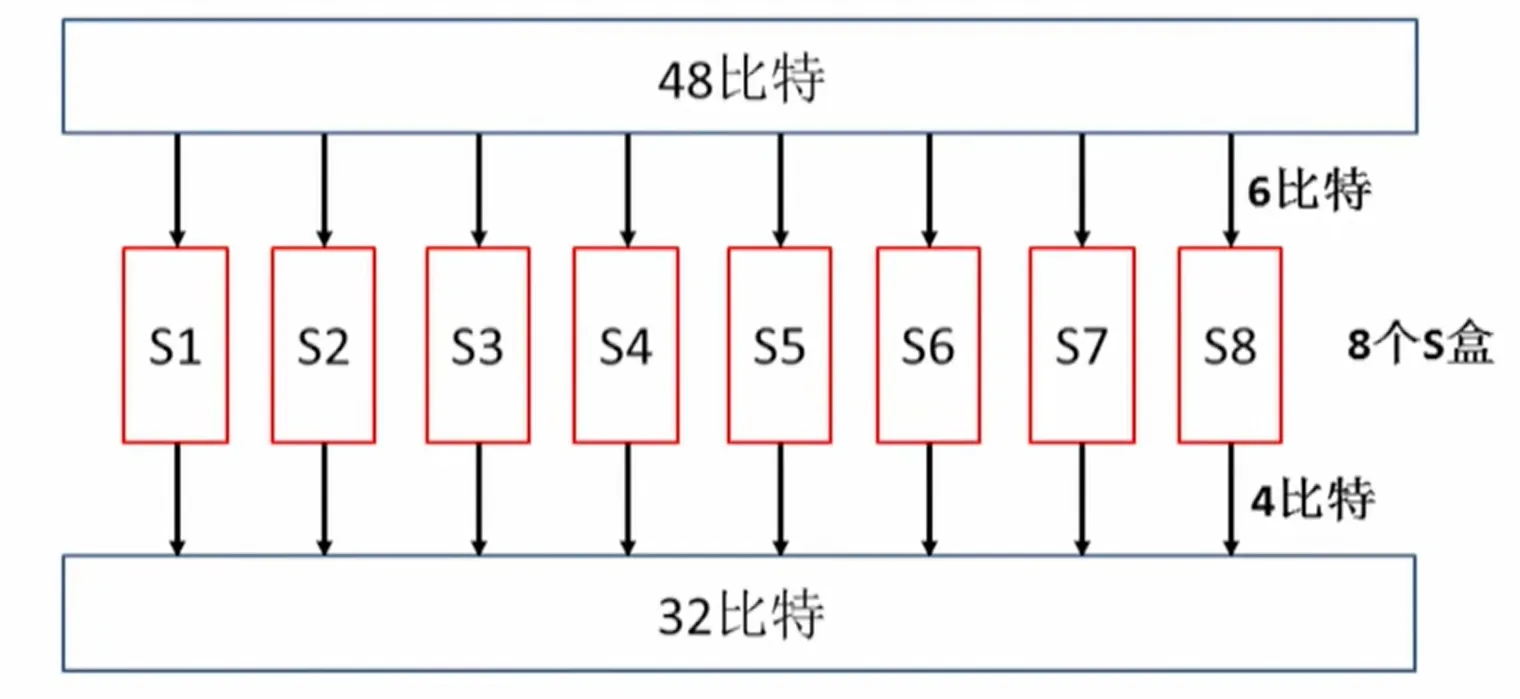

DES 算法中的选择代换是由 8 个不同的 S 盒组成的：

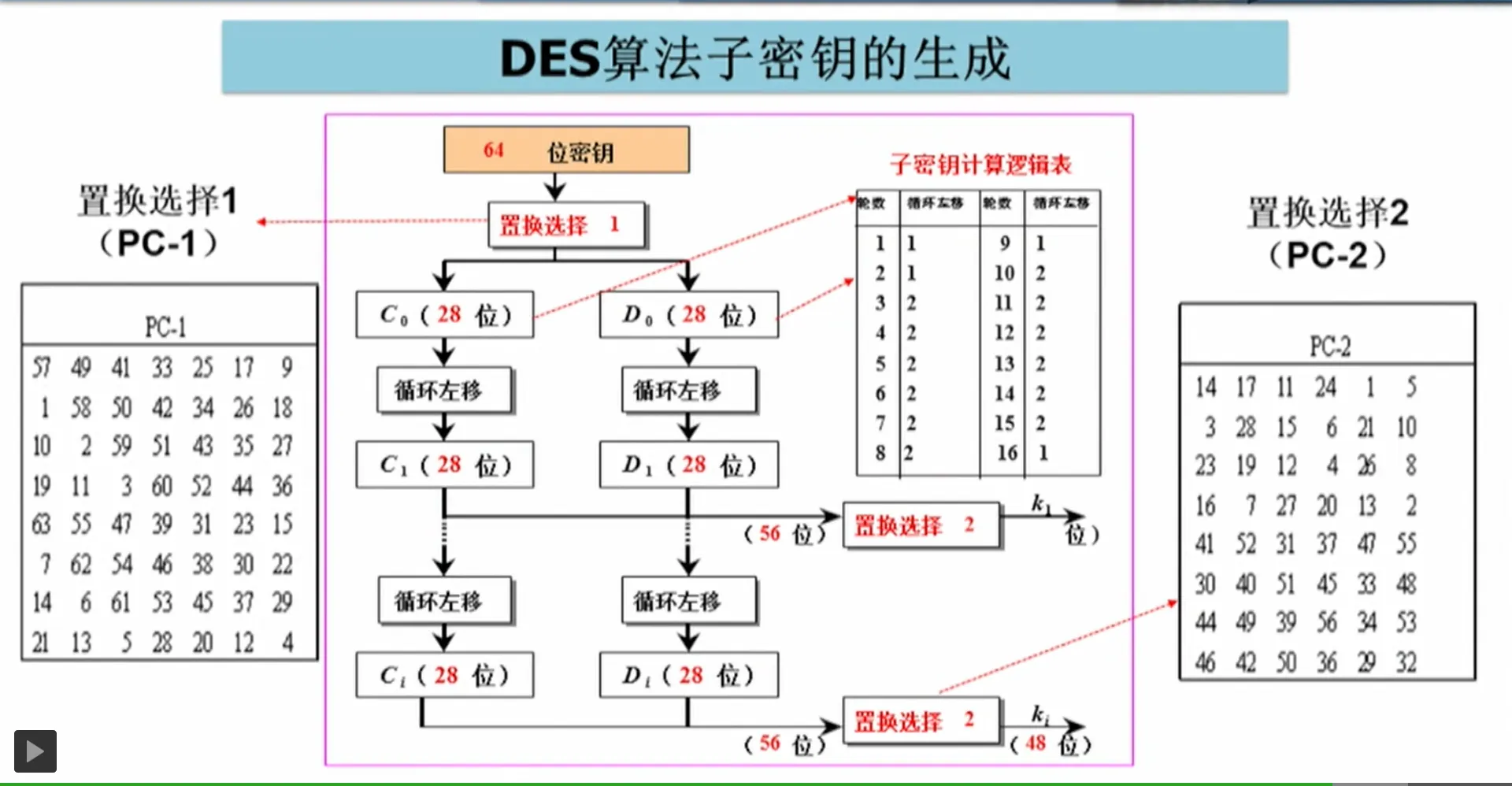

子密钥生成算法

首先通过置换选择表，从 64 位密码中选择 56 位密钥并按照表的顺序排好，再分成左右两部分，按照计算逻辑表进行循环左移，再拼接成 56 位的结果，输入到置换选择表中，选出 48 位的子密钥。

DES 算法的形式化描述

• 加密：

  $$\begin{aligned} (<64bit>)IP &\to L_0 R_0 \\ R_{t-1} &\to L_t \quad t \in [1,16] \\ f(R_{t-1}, k_{t-1}) \oplus L_{t-1} &\to R_t \quad t \in [1,16] \\ IP^{-1}(R_{16} L_{16}) &\to (<64bits>) \end{aligned}$$

• 解密：

  $$\begin{aligned} (<64bit>)IP &\to R_{16} L_{16} \\ R_t &\to L_{t-1} \quad t \in [1,16] \\ f(R_t, k_t) \oplus L_t &\to R_{t-1} \quad t \in [1,16] \\ IP^{-1}(L_0 R_0) &\to (<64bits>) \end{aligned}$$
